日本美蓓亚Minebea NMB动态扭矩传感器TMNR

动态扭矩传感器TMNR
特点：
TMNR型扭矩传感器采用高效的旋转变压器传输扭矩受感部检出的电气信号。因此，驱动侧和测量侧不接触，长时间测量后仍可保持稳定的性能。不仅可用于测量，还可用于仪表控制。
采用高性能旋转变压器，不仅可用于扭矩测量，还可用于仪表控制领域，如食品化工等行业中的搅拌力的控制。
安装旋转检测器(另售品)后，可测量转速，还可测量原动机等的马力。

动态扭矩传感器规格：
额定量程
±10N·m～±10kN·m
安全过载
120%R.C.
极限过载
200%R.C.
额定输出
1.6mV/V±0.32mV/V(TMNR-10NM～20NM：
0.75mV/V±0.15mV/V)
测量精度
±0.5%R.O.(与本公司制变送器CSA-561组合时)、
(包括非线性、滞后性、重复性)
推荐激励电压
2VAC
绝缘电阻
500MΩ以上(DC50V)（电桥～主体之间）
安全温度范围
0℃～90℃(工作温度范围为0℃～40℃)
温变对零点的影响
0.2%R.O./10℃
温变对输出的影响
0.2%LOAD/10℃
高转速
TMNR-10NM～200NM：10000rpmTMNR-500NM～1KNM：8000rpmTMNR-2KNM～5KNM：5000rpm
TMNR-10KNM：4000rpm

旋转导致的零点变化
0.3%R.O.(TMNR-10NM～200NM：0.5%R.O.)
旋转导致的温度上升
TMNR-10NM～1KNM：40℃以下/高转速时
TMNR-2KNM～10KNM：50℃以下/高转速时
电缆
φ10、带4芯屏蔽线5m、两端带连接器(型号：CAC-160-5M)
连接器型号
TC1108-12A10-7M10.0,PRC03-12A10-7M10.5
防护等级
IP40
旋转检测器用齿轮
(内置)S45C氧化发黑处理
 TMNR-10NM～200NM：60齿、模块1、齿宽8mm
 TMNR-500NM～1KNM：60齿、模块1.25、齿宽10mm
 TMNR-2KNM～10KNM：120齿、模块1、齿宽10mm
动态扭矩传感器选型表：
型号 额定量程
TMNR-10NM
10N·m
TMNR-20NM
20N·m
TMNR-50NM
50N·m
TMNR-100NM
100N·m
TMNR-200NM
200N·m
TMNR-500NM
500N·m
TMNR-1KNM
1kN·m
TMNR-2KNM
2kN·m
TMNR-3KNM
3kN·m
TMNR-5KNM
5kN·m
TMNR-10KNM
10kN·m

动态扭矩传感器外形图：

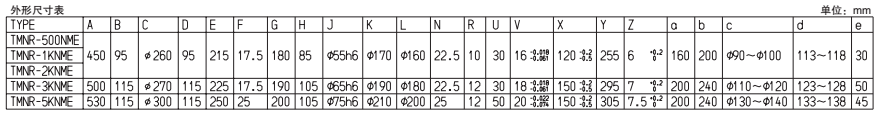

外形尺寸表
