HUPF/HUP 系列
燃气压力调节器 HUPF/HUP...A1/A3

性能:
• 带有内部压力补偿和”零关闭”机制的弹簧调节器.
• 压力调节器内置弹簧可以平衡进口压力波动,保持出口压力的稳定.
• 过滤网可换
• 双隔膜
• “零关闭”机制可在没有燃气流量时，关闭以防止出口压力增加。

应用
为燃气燃烧装置调节入口处的燃气和空气的压力，包括混合和组合系统以及工业限流系统。可以应用的燃料种类：人造气(城市煤气)；天然气(H组-沼气)；液化石油气(LPG)；无腐蚀性燃气和空气。气体压力调节器,满足EN88，B级，2类标准。这些燃气压力调节器带有过滤器。
规格
产品范围
样式HUPF(管道尺寸 1/2” 到DN80);带有过滤器
尺寸
参照尺寸图和表格
管道尺寸
1/2"到2”进出口内螺纹连接，符合ISO7-1标准
DN65,DN80和DN100进出口法兰连接，符合PN16 ISO7005-1
连接
在进口和出口法兰有压力活塞
功率
参照流量曲线图
压力调节
压力调节曲线和数据可以在产品手册EN2R-9024上找到大进口压力
200或者500mbar,取决于不同的型号。
注意：小的进口压力范围:要求出口压力+5mbar到200mbar，或者是出口压力+30mbar到500mbar。
出口压力范围
6-150mbar，可按要求定做更高的出口压力。
适当的出口压力范围取决于所使用的不同的弹簧。
注意：调节器所用的是标准的中性弹簧-参考说明书MU1R-9158的“弹簧设置范围”表格。

关闭压力
符合“EN88”标准。
扭距和弯曲压力
管道连接：符合EN88，2组的标准
设定点精确度
出口压力设定，满刻度的±3%
环境温度范围-10—60°C
密封垫圈
NBR橡胶圈
受压部分的材料
NBR隔膜
安全隔膜
因为有安全隔膜，并不需要外部呼吸/出口管道。运行隔膜，泄漏到外环境的燃气量不超过30 dm3/h， 满足EN88 标准。
阀体材料
压铸合金铝

弹簧
AISI303 钢
阀门活塞
铁铬合金360B钢，防摩擦轴承
过滤器
只有HUPF系列才有过滤器
过滤元件
过滤部件带2个耐久性Viledon P15/500S DIN
F017/82 过滤板
螺纹类型：人造材料壳体
法兰类型：镀锌壳体

标准和认证
HUPF和HUP系列燃气压力调节器带有或不带组合的过滤器应符合一下的标准：
EC-标准：
燃气用具标准（90/396/EEC）
PIN: CE-0051AQ550-554
PIN: CE-0051AQ635
PIN: CE-0051AQ636

. HUPF 系列燃气压力调节器（带过滤器）

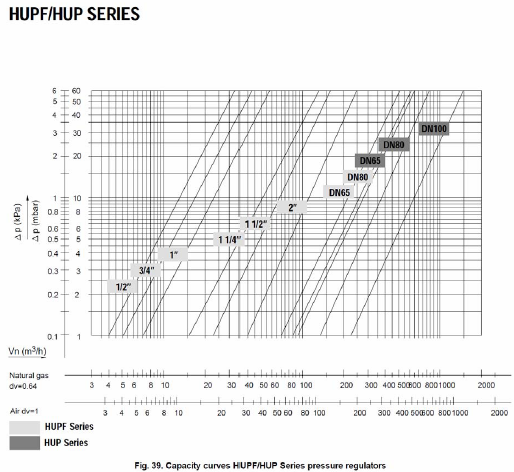

功率曲线
