Honeywell 霍尼韦尔8系列I/O模块

输入/输出子系统
PlantCruise过程控制器C300采用8系列垂直安装型输入输出子系统和各种现场总线接口。
8系列I/O模件是PlantCruise新设计的输入输出系统。
8系列I/O模件的封装外形新颖别致，18度倾斜有利于机柜内热量的均匀散发；通过与其形成一体的输入输出接线
组件(IOTA)及安装支架直接安装在机柜内，无需传统的机箱，较少的安装部件换来了较高的MTBF和可用性及较少
的安装空间；模件垂直安装，使机柜内热量均匀分布，减少了“热点”，延长产品使用周期；同时垂直安装增加了
现场接线进出口，提高了接线效率；电源和后备电池侧面安装，不占据l/O空间。

8系列I/O模件具有以下特点：
● 符合各种使用环境指标
● CE认证
● 可选防腐蚀保护（8C和8U系列）
● 支持热插拔
● 与现场一体化供电
● 冗余l/O
● 在线维护诊断

冗余与非冗余8系列I/O模件图

现场总线接口—模件提供了多种现场总线接口及对应软件，保证了PlantCruise系统与Profibus现场总线和HART
的无缝透明连接。

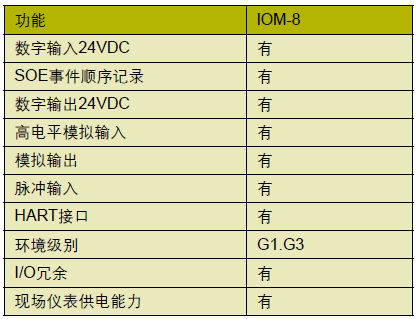

表．PlantCruise I/O系列

Profibus接口模件(PGM)
PlantCruise提供有8系列的Profibus接口模件(PGM)，其作为主站支持Profibus DP协议实现与Profibus从站设备的通信。8系列的PGM模件安装于C300控制机柜中，由控制机柜电源供电，并与C300连接通讯。8系列的PGM具有如下特点：
● 可以实现冗余。包括支持PGM模件冗余，Profibus总线冗余(需要从站支持总线冗余)；PGM模件冗余，Profibus总线不冗余，或PGM模件不冗余，Profibus总线冗余等多种组合方式。
● PGM实现真正意义上的冗余，无需客户化配置，即主模件进行通信时，备用模件进行同步，一旦主模件故障，备用模件自动进行切换，对通信没有扰动。
● 每个PGM模件支持两条Profibus总线
● 支持冷启动命令
● 在PlantCruise系统中集成从站设备的报警和事件
● 支持PlantCruise的快速建点工具
● PGM采用PDA(Process Data Access)协议实现与C300的数据通信，其速度快于I/O通信协议

● 采用PDC(Process Data Collection)管理和对应从站设备，从而可以对应C300中一个或多个PIOMB功能块。例如连接西门子的ET200M远程I/O，每个PDC对应一块I/O卡，如果是AI/AO混合卡，则需要两个PDC
● 支持图示化的Profibus下位设备的通信状态和诊断画面

防腐蚀保护
为了保证在腐蚀的工业环境中提供大的可靠性，霍尼韦尔为系统硬件提供附加的防腐蚀涂层选项（可选）。
所有的8系列模件均有有涂层(模件号以8C开头)/无涂层模件（模件号以8U开头）。8C模件用一种指定为在恶劣环境中的电子部件防腐蚀的保护层进行涂层处理。其它系统部件如控制器、IOTA等可以有或没有可选的涂层处理。

配备了涂层处理的所有的控制器和 I/O 模件可以经受住 G3等级的或恶劣的环境。这种恶劣环境的定义出自ANSI/ISA-S71.04-1985“过程测量与控制系统的环境条件：空气污染(Environmental Conditions for Process
Measurement and ControI Systems：AirborneContaminates)“如下表所示。涂层选项极大地提高了系统
在难以控制的恶劣环境中的可靠性。

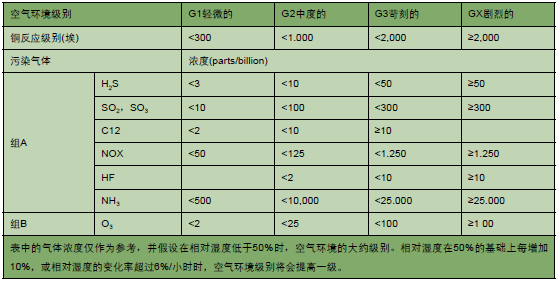

ANSI/ISA—S71.04—1985“过程测量与控制系统的环境条件空气污染”的定义：

对于要求在G2或G3等级的环境中安装的系统，建议使用防腐蚀涂层模件。PlantCruise系统安装在G1等级的控制室环境时(见上表)，无需此附加的保护。在G3等级的环境中安装系统时，除了选用防腐蚀涂层模件以外，还请将系统部件安装在密封机柜中。对于更高保护要求，还需增加吹扫。
