Date:2014-8-20     Hits:5686

Honeywell霍尼韦尔控制系统

1.Experion HS/HC900 混合控制系统

2.PlantCruise by Exprion 过程控制系统

3.可编程逻辑控制器(PLC

4.安全仪表系统(SIS

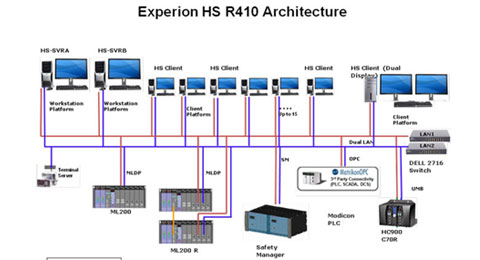

Experion HS

霍尼韦尔的Experion HS/HC900 混合控制系统集成了DCS精确、强大的过程控制与PLC快递逻辑控制的优势,是一套成本效益比高、可独立应用于复杂过程对象的回路与逻辑混合控制的综合解决方案。该系统基于过程数据采集、混合模拟量和开关量过程控制、批量处理、顺序控制等应用要求,由精炼设计的先进集成控制器HC900和采用独立集成的或与开发的以太网络互联的高性能工程师站/操作员站,组成一套完整的、并能真正满足工业行业所有从小型到中大型、从简单到复杂的各种控制应用要求的混合控制系统。

Experion HS/HC900 混合控制系统广泛应用于生物制药的反应器蒸馏塔、电厂的锅炉与汽机、冶金的熔炼炉、加热炉、化工的各种设备与过程,以及食品、饮料、建材和工业窖炉等工厂与设备各种现场级的高性能控制。

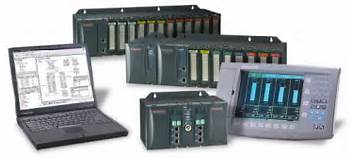

霍尼韦尔HC900 混合控制系统


霍尼韦尔HC900 混合控制器是一种先进的回路/逻辑混合型控制单元,采用模块化设计,满足各种过程处理设备对于控制和数据管理的需要。也可选1042 和559 操作员盘或者HCi 通用彩色触摸屏与控制器配套使用。操作员盘已经整合入控制器数据库,使用户的系统组态和系统集成所需的时间大为缩短。这种超强的混合设计,配以Honeywell 经现场应用检验,深受好评的控制技术,为用户提供了过程控制理想的解决方案。同时,由于采用开放的以太网连接及Modbus TCP 协议,可采用各种第三方HMI/SCADA 软件实现网络接入。

HC900 控制器提供优质的PID 回路控制,以及在保证逻辑控制的前提下,提供比大多数逻辑控制器更鲁棒的模拟处理功能。可在一个独立、快速的扫描周期内执行完各种逻辑和算法功能模块。 同时,逻辑模块也可与模拟功能模块在同一扫描周期中执行。这些功能块可以被整合入一个混合的模拟与逻辑控制策略中,以获得理想的控制效果。

功能
• 非冗余和冗余结构
• 带自动自整定的PID 控制
• 带远程I/O,多达1920 点
• 布尔逻辑程序设计
• 100 多种鲁棒的运算模块
• 先进浮点数学功能
• 大量的报警和事件监控
• 多达480 路独立、通用模拟输入,960 路高阶模拟量输入
• 远程I/O 机架
• 带电I/O 热插拔
• 数字I/O 的on/off 发光二极管指示灯
• 图形化功能模块组态 – 400,2000 或5000 个模块
• 快速扫描 – 27 ms 逻辑,0.5 sec 模拟
• 使用Modbus/TCP 开放的10MB 或10/100MB 以太网接口
• 通过以太网的对等通讯
• 根据权限E-mail 发送报警/事件讯息
• 预置处方,设定点程序,顺序控制,设定点程序组
• 斜坡/保持设定点程序模块
• 带多路输出的设定点程序组模块
• 每个顺序控制模块带16 路输出

HC900 混合控制器
• 基于机架的HC900 控制器有三种机架尺寸可供选择:4,8 或12 个I/O 槽,能满足客户的不同需求。
• 双重冗余HC900 控制器CPU 使用一个单独的控制器机架而不带本地I/O。两路电源为CPU 提供两路独立的供电。通过一个冗余控制器切换模块实现对状态和工作模式的切换。

CPU 模块
• HC900控制器可选的CPU包括用于非冗余应用的C30 、C50、C70和用于冗余CPU应用的C70R。
• 所有HC900 CPU 模块提供开放的以太网通讯,可以使各种HMI 和SCADA 应用软件方便地接入,控制器之间通过对等通讯实现控制数据交换。C70R 提供冗余以太网端口,用于高度可靠的通讯网络。
• HC900 CPU 模块使用双重扫描模式,用于处理在同一整合控制环境下的快速数字扫描和常规模拟输入扫描。两种扫描都支持广泛的计算功能模块算法和用户可调执行序列顺序。
• HC900 CPU 使用闪存技术永久保存用户的组态程序,并使用电池后备存储器来存储动态数据,以便在电源中断或其他运行中断的情况下,实现数据的恢复。

I/O 扩展模块
HC900 远程I/O 通过远程I/O 扩展模块与主CPU 模块通讯并进行数据处理。共有两种I/O 扩展模块可供使用: 用于非冗余CPU 系统的一个单端口型号,以及用于非冗余结构

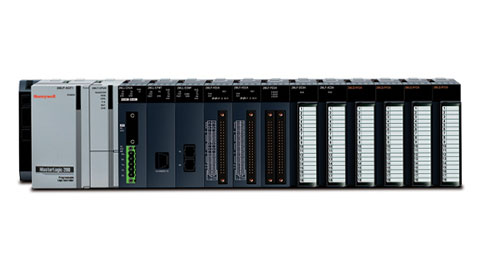

可编程逻辑控制器(PLC

性能卓越

  MasterLogic-200系列PLC具有非常强大功能,其控制器(CPU)性能及其超群:MasterLogic 控制器的指令处理速度非常快,快可以达到 28纳秒/指令;而且它还为系统的快速、稳定运行配备了大量内存,内部集成了 25MB的内存,其中包括 7MB 程序内存、2MB 数据内存和 16MB 的Flash;MasterLogic-200 PLC的编程语言遵循国际标准 IEC61131-3,支持 梯形图、顺序功能图、结构文本等编程语言
尺寸紧凑
  尽管MasterLogic-200 PLC的在拥有卓越性能的同时,还拥有紧凑的外观尺寸,其常规输入输出模块的尺寸仅为:27x98x90 mm。 正是由于集成电路技术的飞速发展,而Honeywell又采用了先进的芯片封装技术,才使得保证MasterLogic-200系列PLC高超性能、良好散热的情况下,拥有紧凑的外形尺寸。尺寸紧凑的好处不言而喻,占用空间小,可以有效的节省机架空间、机柜空间,从而节省机柜的成本和运输成本。
高效、稳定、可靠的IO总线
  MasterLogic-200 PLC 的 IO 总线采用快速以太网的 IO 的物理介质,它支持电气以太网和光纤以太网,使用电气以太网,节点间通讯距离 100 米,使用光纤以太网节点间通讯距离 2 公里。控制器和总线接口模块直接集成了两个总线接口,不需要额外配置通讯网卡;不需要交换机即可构建冗余环网作为IO总线,提高了系统的可靠性和可用性;不需要交换或光电转换模块即可构建电气、光纤介质共存的混合型网络。
  在总线通讯协议上,MasterLogic-200 PLC采用了Honeywell的内部通讯协议,在保证速度的前提下,解决了以太网不适合工业实时控制的缺点。 在保证IO通讯稳定高效的前提下,MasterLogic-200还支持对IO总线的自诊断、自组织、自愈合。

开放的接口和协议
  MasterLogic-200 PLC 不仅能够和同系列的PLC进行点对点通讯,对于第三方的控制器、现场传感器、执行器也能够广泛支持。 它拥有多种接口,如串口(RS232、RS485、RS485)、USB(编程用)、Ethernet,并广泛支持多种现场总线协议,如:Profibus-DP、DeviceNet、MODBUS ASCII/RTU/TCP 以及基于串口和以太网的用户自定义协议。
简单的编程、调试和维护
  MasterLogic-200 PLC的编程软件SoftMaster是界面友好的组态软件,通过串口、USB、以太网都可以非常方便的对控制器及远程IO进行编程、调试、维护和诊断;SoftMaster通过多种系统诊断工具、帮助工程师提高现场编程、调试的效率,并利于后期系统的诊断和维护;SoftMaster集成的网络管理工具,可以对多种现场总线设备的通讯进行快速的集成,且不需要编写程序。


与Experion系统的完美集成
  通过专用驱动程序MLDP, MasterLogic-200 PLC可以与Honeywell 的 DCS系统 Experion PKS、SCADA系统Experion HS 高效、无缝的集成起来。MasterLogic-200 PLC的系统警报和事件可以直接集成在上位的报警系统中,并归档在SQL Server的数据库中,以便后期维护查询。系统硬件(电源、控制器、远程IO、IO模块、网络通讯模块)的状态可以通过可视化的方式在操作员站上进行显示。


Honeywell霍尼韦尔集散控制系统(DCS)HC900,UMC800,S9000,PKS,TPS/TDC3000

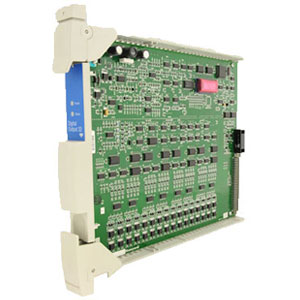

产品名称:电源,触摸屏, 双节点电源模块,输入模块, 输出模块, 数字量输出模块,模拟量输入模块等.

Honeywell系统卡件备件,拥有大量Honeywell霍尼韦尔DCS卡件,质优价廉,货源正宗!所供产品覆盖Honeywell DCS集散控制系统:TDC2000、TDC3000(US操作站)、S9000、TPS(GUS操作站)、PKS、PlantScape等系统卡件备件
以下为部分常见卡件库存:其部件号/模件号列表,以供参考:
51196655-10051204160-17551204172-17551303979-500
51304084-17551304362-100 51304362-150 51304386-150
51304453-15051304475-100 51304481-10051304485-100
51304487-15051304518-10051304685-100
51304754-15051304907-100 51305348-10051305378-100
51305380-100 51305381-100 51305424-100 51305517-100
51305890-175 51305907-175 51309148-175 51309150-175
51309204-175 51309218-175 51309223-175 51309276-150
51400646-100 51401052-100 51401052-200 51401496-100
51401551-200 51401551-400 51401583-100 51402089-100
51402166-100 51402199-100 51402615-400 51402755-100
51403299-100 51403393-100 51403422-150 51403519-160
51403583-100 80366180-175 80332275-001 80363214-100
80363893-200 80363893-400 80363969-150 80363977-150
80332287 MC-PAIH03 MU-TAMT03 MC-TAIH02 TK-CCR013
TC-OAV081 51402755-100 51304754-100 51304453-100 51304672-100
51304476-100 51304485-100 51304431-100 51201420-005
51403519-160 51201497-100 51401583-100 51198947-100
51196653-100 51401286-100 51195066-100 51309218-175
51309204-175 51304437-150 51204160-175 51204162-175
51304476-175 51304453-150 51303932-476 51196694-350
51402573-150 51201577-350 51304419-150 51309152-175
80363972-150 51304362-150 51304337-100 51304754-150
80363969-150 51204172-125 51309276-150 51401635-150
51308112-250 51304441-100 51201420-005 51308112-015
51308111-002 51196655-100 51191596-100 51199596-100
51304487-150 80363975-150 51196243-100 51195156-300
51309223-175 51401052-100 51305517-100 51304337-175
51204172-175 51401140-350 51304362-100 51400989-200
51196654-100 51403988-150 51201420-004 51305072-200
51402455-100 51403519-160 51401583-100 51304542-100
51304511-100 51304540-100 51304544-100 620-0071
620-0024 620-0056 620-0020R 51304335-225
51304518-100 51402497-200 51402089-100 51402447-100
51195992-100 51198717-100 51404305-375 51197088-300
51196694-100 51195479-200 51190523-325 51303948-100
51109456-200 51305072-100 51304754-175 51304485-150
51198947-100 51404092-400 51403427-125 96365675
51402615-800 51305430-100 51201667-100 51109456
51201420-010 51309136-125 80366195-150 80366481-175
80366180-175 80366183-175 51403519-100 51304511-200
51195479-300 51304638-200 51109620-080 51309152-100
51304718-200 51304485-100 51304640-200 51304279-150
51303409-122 51304594-100 51305907-175 51403393-100
51403299-100 51109684-100 MTL 4016 MTL 4041B MC-PAIH02
TC-PCIC02 TC-TDW161 2.1 TC-ODD321 2.4 MU-KFTA05 MC-HPFX02
MC-PAOY22 MC-PDOY22 MC-TAIH12 MC-PAIH03 MC-TAOY22
MC-TAMR04 MC-TLPA02 MC-TDOY23 MU-PDIY22 MU-TDIY22
MC-PAIH03 MU-PSTX03 MC-PSTX03 MU-PSDX02 MC-PSDX02 MU-PSIM11 MC-PSIM11 MU-PAIL02 MC-PAIL02
MU-PLAM02 MC-PLAM02 MU-PRHM01 MC-PRHM01 MU-PPIX02 MC-PPIX02 MC-PAOX03 MC-PAOY22 MU-PDIX02
MC-PDIX02 MU-PDIS12 MC-PDIS12 MU-PDIY22 MC-PDIY22 MU-PDOX02 MC-PDOX02 MU-PDOY22 MC-PDOY22
MU-IOLM02 MC-IOLM02 MU-IOLX02 MC-IOLX02 MU-ILDX03 MC-ILDX03 MU-ILES01 MU-TAIH02 MC-TAIH02
MU-TAIH12 MC-TAIH12 MU-TAIH13 MC-TAIH13 MU-TSTX03 MC-TSTX03 MU-TSTX13 MC-TSTX13 MU-TAIH22
MC-TAIH22 MU-TAIH23 MC-TAIH23 MU-TAIL02 MC-TAIL02 MU-TAIL03 MC-TAIL03 MU-TAMR03 MC-TAMR03
MU-TAMT03 MC-TAMT03 MU-TAMT13 MC-TAMT13 MC-GRMT01 MU-GRPA01 MC-GRPA01 MU-TRPA01 MC-TRPA01
MU-CMSC03 MU-CMSS03 MU-TLPA02 MC-TLPA02 MU-TPIX12 MC-TPIX12 MU-TAOX02 MC-TAOX02 MU-TAOX12
MC-TAOX12 MU-PAOY22 MU-TAOY22 MC-TAOY22 MU-PAOY22 MU-TAOY23 MC-TAOY23 MU-TDIA12 MC-TDIA12
MU-TDIA22 MC-TDIA22 MU-TDID12 MC-TDID12 MU-TDIY22 MC-TDIY22 MU-TDOA13 MC-TDOA13 MU-TDOD13
MC-TDOD13 MU-TDOD14 MC-TDOD14 MU-TDOD23 MC-TDOD23 MU-TDON12 MC-TDON12 MU-TDOR12 MC-TDOR12
MU-TDOR22 MC-TDOR22 MU-TDOY22 MC-TDOY22 MU-TDOY23 MC-TDOY23 MU-TAIH52 MC-TAIH52 MU-TAIH53
MC-TAIH53 MU-TSTX53 MC-TSTX53 MU-TAIH62 MC-TAIH62 MU-TPIX52 MC-TPIX52 MU-TAOX52 MC-TAOX52
MU-TAOY52 MC-TAOY52 MU-TAOY53 MC-TAOY53 MU-TDIA52 MC-TDIA52 MU-TDIA72 MC-TDIA72 MU-TDIA62
MC-TDIA62 MU-TDID52 MC-TDID52 MU-TDID72 MC-TDID72 MU-TDIY62 MC-TDIY62 MU-TDOA53 MC-TDOA53
MU-TDOD53 MC-TDOD53 MU-TDOD54 MC-TDOD54 MU-TDOD63 MC-TDOD63 MU-TDOD62 MC-TDOD62 MU-TDON52
MC-TDON52 MU-TDOR52 MC-TDOR52 MU-TDOR62 MC-TDOR62 MU-TDOY62 MC-TDOY62 MU-TDOY63 MC-TDOY63
MU-TSDT02 MC-TSDT02 MU-TSDM02 MC-TSDM02 MU-TSDU02 MC-TSDU02 MU-TSIM12 MC-TSIM12 MU-TSIA12
MC-TSIA12 MU-MASX02 MU-KSX030 MU-KSX152 MU-KSX305 MU-SMAC02 MU-SMDC02 MU-SMDX02 MU-CBDM01
MU-CBSM01 MU-CLBM01 MU-CFDM01 MU-CFSM01 MU-CTVF11 MU-CTVH11 MU-TMCN11 MU-TMCN12 MU-TMCW11
MU-TMCW12 MU-CBDX01 MU-CBSX01 MU-CTFP01 MU-CTVF01 MU-CTVH01 MU-TMCN02 MU-TMCW01 MU-TMCW02
MU-PSRX04 MC-PSRX04 MU-PSSX04 MC-PSSX04 MU-PSRB04 MC-PSRB04 MU-ZPSR04 MC-ZPSR04 MU-CBSS01
MU-CBSS02 MU-CBSS11 MU-CBSS12 MU-CBSS21 MU-CBSS22 MU-PAR111 MC-PAR111 MU-PAR211 MC-PAR211
MU-PAS111 MC-PAS111 MU-PAS211 MC-PAS211 MU-PAR121 MC-PAR121 MU-PAR221 MC-PAR221 MU-PAS121
MC-PAS121 MU-PAS221 MC-PAS221 MU-PACP01 MU-TDPR02 MC-TDPR02 MU-KDPR05 MU-KDPR10 MU-KDPR15
MU-KDPR20 MU-KDPR25 MU-KDPR30 MU-KDPR35 MU-KDPR40 MU-KDPR50 MU-KSPRxx
