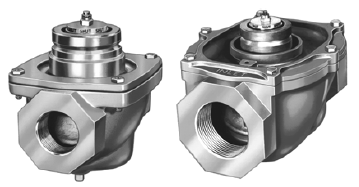

V5055 工业燃气阀门

安全关断阀门及V4055, V4062， V9055 电液执行器驱动阀门，可用于
各种燃气燃烧器的供应控制.
• 适用气体天然气以及液化石油气.
• 直接装在燃气供应线路上
• 包括1/4英寸NPT螺纹连接进气口和出气口螺栓插头。
• 4英寸型号只有法兰连接。
• V5055常闭阀门被用作终端安全关断。
• V5055A，C，D，E阀门均用作开关服务。
• V5055B阀门有一个专门的操作以及和V4055，V4062，V9055液动执
行器兼容。分别提供慢开，高-低-关闭三档，以及调节功能。
• V5055C,E,F 阀门有两层密封，它配套V4055D，E执行器使用，提供
关闭校验开关和阀门过行程自锁功能。
• V5055D,E,F 阀门用于高压应用中。

工作温度范围: -40 F 到+150 F (-40 C 到+66 C)
当配套V9055使用时温度范围为: -40 F 到+125 F (-40 C
到+52 C)
配套产品: V9055; V4055; V4062
包括: 1/4 in. -18 NPT螺纹连接进气口螺栓插头,
1/4 in. -18 NPT螺纹连接出气口螺栓插头

认证:
Canadian Standards Association: Certificate NO. 158158-1205788,
Guide NO. 3371-04, 3371-84
Factory Mutual: 1D9A2.AF
工业风险保险公司: Acceptable (配套产品V4055A,B,D,E, V4062,
V9055)
保险商试验所有限公司. File NO. MH1639, Guide NO. YIOZ
(配套产品V4055A,B,D,E, V4062, V9055)

产品型号
管道尺寸
(inch) 管道螺纹
容量
(V4055A,D;
V4062;
V9055)
(V4055B, E, F
or G) 描述 说明
V5055A1004 1 in. NPT螺纹连
接
960 cf/hr; 27.2 m3/hr 5 psi (34.5
kPa)
15 psi(103.4
kPa)
1 in. NPT螺纹连接带开关安全关断工
业燃气阀门
—
V5055A1012 1 1/4 in. NPT螺纹连
接
1406 cf/hr; 39.8 m3/hr 5 psi (34.5
kPa)
15 psi(103.4
kPa)
1 1/4 in. NPT螺纹连接带开关安全关断
工业燃气阀门
—
V5055A1020 1 1/2 in. NPT螺纹连
接
1717 cf/hr; 48.6 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
1 1/2 in. NPT螺纹连接带开关安全关断
工业燃气阀门
—
V5055A1038 2 in. NPT螺纹连
接
3620 cf/hr; 102.5 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 in. NPT螺纹连接带开关安全关断工
业燃气阀门
—
V5055A1046 2 1/2 in. NPT螺纹连
接
4250 cf/hr; 120 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 1/2 in. NPT螺纹连接带开关安全关断
工业燃气阀门
—
V5055A1053 3 in. NPT螺纹连
接
5230 cf/hr; 148 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3 in. NPT螺纹连接带开关安全关断工
业燃气阀门
—
V5055A1228 4 in. 法兰连接 10200 cf/hr;
288.8 m3/hr
3 psi
(20.7 kPa)
5 psi
(34.5 kPa)
4 in. 法兰连接带开关安全关断工业燃
气阀门
—
V5055A1343 3/4 in. NPT螺纹连
接
665 cf/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3/4 in. NPT螺纹连接带开关安全关断
工业燃气阀门
—
V5055B1002 1 in. NPT螺纹连
接
960 cf/hr; 27.2 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
1 in. NPT螺纹连接带特色向导的工
业燃气阀门
—
V5055B1010 1 1/4 in. NPT螺纹连
接
1406 cf/hr; 39.8 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
1 1/4 in. NPT螺纹连接带特色向导的工
业燃气阀门
—
V5055B1028 1 1/2 in. NPT螺纹连
接
1717 cf/hr; 48.6 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
1 1/2 in. NPT螺纹连接带特色向导的工
业燃气阀门
—
V5055B1069 2 in. NPT螺纹连
接
3620 cf/hr; 102.5 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 in. NPT螺纹连接带特色向导的工
业燃气阀门
—
V5055B1077 2 1/2 in. NPT螺纹连
接
4250 cf/hr; 120 m3/hr 5 psi
(34.5 kPa)
15 psi
103.4 kPa)
2 1/2 in. NPT螺纹连接带特色向导的工
业燃气阀门
—
V5055B1085 3 in. NPT螺纹连
接
5230 cf/hr; 148 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3 in. NPT螺纹连接带特色向导的工
业燃气阀门
—
V5055B1150 4 in. 法兰连接 9180 cf/hr; 259.9 m3/hr 3 psi
(20.7 kPa)
5 psi
(34.5 kPa)
4 in. 法兰连接 带特色向导的工业燃气
阀门
—
V5055B1234 3/4 in. NPT螺纹连
接
665 cf/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3/4 in. NPT螺纹连接带特色向导的工
业燃气阀门
—
V5055C1000 2 in. NPT螺纹连
接
3620 cf/hr; 102.5 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 in. NPT螺纹连接带双密封开关安全
关断工业燃气阀门
—
V5055C1018 2 1/2 in. NPT螺纹连
接
4250 cf/hr; 120 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 1/2 in. NPT螺纹连接带双密封开关安
全关断工业燃气阀门
—
V5055C1026 3 in. NPT螺纹连
接
5230 cf/hr; 148 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3 in. NPT螺纹连接带双密封开关安全
关断工业燃气阀门
—
V5055C1034 1 in. NPT螺纹连
接
960 cf/hr; 27.2 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
1 in. NPT螺纹连接带双密封开关安全
关断工业燃气阀门
—
V5055C1042 1 1/4 in. NPT螺纹连
接
1406 cf/hr; 39.8 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
1 1/4 in. NPT螺纹连接带双密封开关安
全关断工业燃气阀门
—
V5055C1059 1 1/2 in. NPT螺纹连
接
1717 cf/hr; 48.6 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
1 1/2 in. NPT螺纹连接带双密封开关安
全关断工业燃气阀门
—
V5055C1109 4 in. 法兰连接 9180 cf/hr; 259.9 m3/hr 3 psi
(20.7 kPa)
5 psi
(34.5 kPa)
4 in. 法兰连接带双密封开关安全关断
工业燃气阀门
—
V5055C1182 3/4 in. NPT螺纹连
接
665 cf/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3/4 in. NPT螺纹连接带双密封开关安全
关断工业燃气阀门
—
V5055D1008 1 in. NPT螺纹连
接
960 cf/hr; 27.2 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 in. NPT螺纹连接带开关安全关断高
压工业燃气阀门
—
V5055D1016 1 1/4 in. NPT螺纹连
接
1406 cf/hr; 39.8 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 1/4 in. NPT螺纹连接带开关安全关断
高压工业燃气阀门
—
V5055D1024 1 1/2 in. NPT螺纹连
接
1717 cf/hr; 48.6 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 1/2 in. NPT螺纹连接带开关安全关断
高压工业燃气阀门
V5055D1032 2 in. NPT螺纹连
接
3620 cf/hr; 102.5 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 in. NPT螺纹连接带开关安全关断高
压工业燃气阀门
—
V5055D1040 2 1/2 in. NPT螺纹连
接
4250 cf/hr; 120 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 1/2 in. NPT螺纹连接带开关安全关断
高压工业燃气阀门
—
V5055D1057 3 in. NPT螺纹连
接
5230 cf/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3 in. NPT螺纹连接带开关安全关断高
压工业燃气阀门
V5055D1065 3/4 in. NPT螺纹连
接
665 cf/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
3/4 in. NPT螺纹连接带开关安全关断
高压工业燃气阀门
—
V5055E1005 2 in. NPT螺纹连
接
3620 cf/hr; 102.5 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 in. NPT螺纹连接带双密封开关安全
关断高压工业燃气阀门
—
V5055E1013 2 1/2 in. NPT螺纹连
接
4250 cf/hr; 120 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
2 1/2 in. NPT螺纹连接带双密封开关
安全关断高压工业燃气阀门
—
V5055E1021 3 in. NPT螺纹连
接
5230 cf/hr; 148 m3/hr 5 psi
(34.5 kPa)
15 psi
(103.4 kPa)
3 in. NPT螺纹连接带双密封开关安
全关断高压工业燃气阀门
—
V5055E1039 1 in. NPT螺纹连
接
960 cf/hr; 27.2 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 in. NPT螺纹连接带双密封开关安
全关断高压工业燃气阀门
—
V5055E1047 1 1/4 in. NPT螺纹连
接
1406 cf/hr; 39.8 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 1/4 in. NPT螺纹连接带双密封开关
安全关断高压工业燃气阀门
—
V5055E1054 1 1/2 in. NPT螺纹连
接
1717 cf/hr; 48.6 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 1/2 in. NPT螺纹连接带双密封开关
安全关断高压工业燃气阀门
—
V5055E1062 3/4 in. NPT螺纹连
接
665 cf/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
3/4 in. NPT螺纹连接带双密封开关
安全关断高压工业燃气阀门
—
V5055F1003 1 in. NPT螺纹连
接
960 cf/hr; 27.2 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 in. NPT螺纹连接带双密封开关安
全关断高压工业燃气阀门
符 合 DIN 泄
露标准要求
V5055F1011 1 1/2 in. NPT螺纹连
接
1717 cf/hr; 48.6 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 1/2 in. NPT螺纹连接带双密封开关
安全关断高压工业燃气阀门
符 合 DIN 泄
露标准要求
V5055F1037 1 1/4 in. NPT螺纹连
接
1406 cf/hr; 39.8 m3/hr 5 psi
(34.5 kPa)
25 psi
(172.4 kPa)
1 1/4 in. NPT螺纹连接带双密封开关
安全关断高压工业燃气阀门
符 合 DIN 泄
露标准要求
