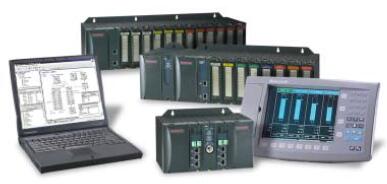

PlantScape Vista/HC900 混合控制系统

PlantScape Vista 是适应性极强的模块化监控软件，集成了先进的开放式系统技术。PlantScape

Vista 在基于因特尔的标准计算机上运行，经济、易用，并提供全面的功能。PlantScape Vista 集成了
大量Honeywell 和第三方设备，凭借现有的控制投资就能使得过程信息集成。过程信息可由操作
员、过程工程师和MIS 级别的计算机系统访问，从而通过控制和监控实现更高的生产力，降低成本，

提高产品一致性，降低废品率。

Honeywell UMB（Universal Modbus），
用于：
• UDC2300/3300/5300/6300 控制器
• VRX100/150/180/VPR 无纸记录仪
• UMC800 多回路控制器
• DR4300,/4500 园图记录仪
• DPR100/180/250 有纸记录仪
• *HC900 混合控制器
• Trendview 系列无纸记录仪
以太网 Modbus/TCP
以太网 Modbus/TCP
Honeywell S9000 以太网
Honeywell LCS620 串行/以太网
Honeywell UDC 串行 ASCII
Honeywell Micromax 串行
Honeywell RM7800 燃烧控制系列使用 Modicon Modbus RTU 串行驱动程序
Allen Bradley SLC5/xx 串行/以太网/ DH+
Allen Bradley PLC5 串行/以太网/ DH+/ ControlNet
Allen Bradley Logix 555x 串行/以太网/ DH+/ ControlNet
Modicon Modbus 串行 RTU/ Modbus+ / ASCII / 以太网
Modbus/TCP
OPC Client 开放式 2.0 标准

系统模件选型型号参考
机架 型号
4 槽机架900R04 - 0001
8 槽机架900R08 - 0101
12 槽机架900R12 - 0101
冗余CPU 机架900RR0 - 0001
8 槽机架 – 冗余电源900R08R - 0101
12 槽机架 – 冗余电源900R12R - 0101
冗余电源状态指示模块900PSM - 0001
电源模块
120/24VAC，60W 900P01 - 0001
120/24VAC，28W 900P02 - 0001
24VDC，60W 900P24 - 0001
CPU 模块
C70R CPU，带软件及资料光盘900C71R - 0000 - 24
C70R CPU 900C72R - 0000 - 24
冗余切换模块900RSM - 0001
C70 CPU，带软件及资料光盘900C71 - 0024 - 00
C70 CPU 900C72 - 0024 - 00
C50 CPU，带软件及资料光盘900C51 - 0124 - 00
C50 CPU 900C52 - 0124 - 00
C50 CPU，带软件及资料光盘900C31 - 0124 - 00
C50 CPU 900C32 - 0124 - 00
I/O 扩展模块 (单口) 900C53 - 0124 - 00
I/O 扩展模块 (双口) 900C73 - 0000 - 24
输入输出模块
通用模拟量输入模块（8 通道） 900A01 - 0102
高阶模拟量输入模块（16 通道） 900A16 - 0001
模拟量输出模块（4 通道） 900B01 - 0101
数字量输入模块，干接点型（16 通道） 900G01 - 0102
数字量输入模块，24VDC（16 通道） 900G02 - 0102
数字量输入模块，120/240VAC（16 通道） 900G03 - 0102
数字量输入模块，24VDC（32 通道） 900G32 - 0001
数字量输出模块，继电器型（8 通道） 900H01 - 0102
数字量输出模块，24VDC（16 通道） 900H02 - 0102
数字量输出模块，120/240VAC（8 通道） 900H03 - 0102
数字量输出模块，24VDC（32 通道） 900H32 - 0001
频率/脉冲/编码器输入模块（4 通道，1 编码器输入） 900K01 - 0001
附件
低压接线端子排（欧洲型） 900TEK - 0001
低压接线端子排（美国型） 900TBK - 0001
高压接线端子排（欧洲型） 900TER - 0001
高压接线端子排（美国型） 900TBR - 0001
低压接线端子排（36 点） 900TCK - 0001
空槽盖板900TNF - 0001
工业以太网集线器50058930 - 001
